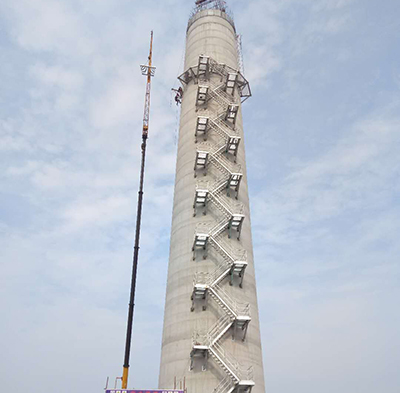

采用乙烯基酯玻璃鱗片涂料對煙囪鋼內筒防腐

施工時，檢查濕膜厚度，這樣就可以大致預測噴涂干膜的厚度。施工各種油漆時，注意使漆膜均勻，達到規(guī)定的膜厚。用濕膜卡和干膜測厚儀測量漆膜厚度。濕膜的檢測方法:涂完后，用濕膜測厚儀垂直按壓濕膜，直至接觸到承印物，然后取出濕膜卡，讀取數值。

濕膜厚度和干膜厚度的對應值為600μm；濕膜厚度為625μm；理論涂布率為1.6m2/l。

第一遍涂料涂裝完成后，在下一遍涂料涂裝前，需要確認是否達到規(guī)定的涂裝間隔，且在涂裝間隔內，否則不能涂裝。完全固化的漆膜經表面干燥、硬干后才能使用，完全固化后才能使用。

煙道內應避免機械碰撞或機械刮傷，以免損壞漆膜。環(huán)境溫度越高，完全固化時間越短。相反，環(huán)境溫度越低，安裝焊縫處的完全固化、噴涂和缺陷修復時間越長。

隨著溫度的升高，其儲存壽命會大大縮短。油漆存放時，應存放在陰涼干燥的地方(10~23℃)，保持通風，遠離火源，油漆包裝應密封放置在室內。乙烯基酯玻璃鱗片涂料用于煙囪鋼內筒的防腐，必須在每個鋼內筒制造并驗收合格后才能使用。起吊前，清除鋼制內筒內壁的油污，然后除銹。

除銹后，涂上乙烯基酯玻璃鱗片涂層，達到規(guī)定的厚度。在每個鋼制內筒的兩端，留有10-15厘米長的不涂乙烯基酯玻璃鱗片的部分。鋼內筒吊起后，完成端對端焊接，該段可除銹并涂乙烯基酯玻璃鱗片涂料。該防腐方法已成功應用于該電廠超臨界機組煙囪鋼內筒的施工，效果良好，質量優(yōu)良。
